自動アルミニウムプロファイル粉体塗装ライン

アルミニウムフレーム用統合粉末仕上げシステム

この自動粉体塗装ラインは、さまざまな長さ、断面、用途要件を持つアルミニウム プロファイルの連続表面仕上げ用に開発されました。

オーバーヘッドコンベアシステムは、主要な処理セクションを通してプロファイルを搬送し、安定したワークピースの移動を提供し、前処理、乾燥、粉末塗布、硬化、冷却を統合された生産フローに接続します。

手動のロードおよびアンロードは、さまざまなプロファイル タイプまたは生産バッチを処理する際の柔軟性を維持するために使用されます。完全なシステムは、お客様の製品、必要な生産量、コーティング規格、および利用可能な作業場スペースに応じて設計されます。

システムの主な特徴

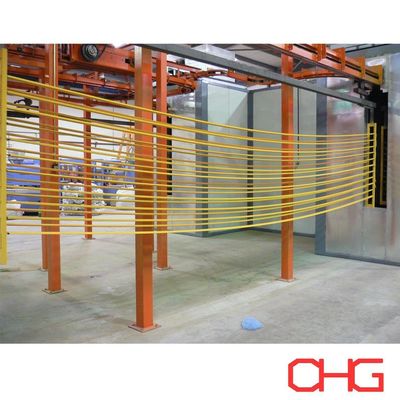

連続天井輸送

オーバーヘッドコンベアは、マテリアルハンドリングに必要な作業場の床面積を削減しながら、異なるプロセス段階間でアルミニウムプロファイルを連続的に移動させることができます。

コンベヤ構成は次に従って決定されます。

• プロファイルの長さと断面

• ワーク重量

• ハンガーごとのプロファイルの数

• 必要な生産能力

• ハンガーの間隔

• 処理時間

• 工場出荷時の高さ

カスタマイズされたハンガーは、前処理、スプレー、硬化の間、ワークピースの適切な位置を維持するように設計できます。

柔軟な手動ロードおよびアンロード

プロファイルは、積み込みステーションのコンベア ハンガーに手動で配置され、コーティングと冷却後に取り外されます。

この構成により、複雑な自動積み込み装置を必要とせずに、長さや断面形状が異なる製品を取り扱う際に柔軟性が得られます。

自動粉体塗布

スプレーセクションでは、自動静電スプレーガンとレシプロケーターを使用して連続的に粉体を塗布できます。

製品の形状により追加のカバーが必要な場合は、手動タッチアップ ステーションをラインに組み込むこともできます。

一般的な製造プロセス

完全なアルミニウム プロファイル コーティング プロセスは次のように手配できます。

搬入 → 表面洗浄 → 薬液前処理 → 湿潤乾燥 → 粉体静電噴霧 → 硬化 → 冷却 → 検査 → 搬出

正確な前処理順序とコーティングパラメータは、アルミニウム合金、必要な仕上げ、腐食性能、および選択した粉末システムに応じて決定されます。

1. 表面の洗浄

化学処理の前に、アルミニウム表面から汚染物質を除去する必要があります。

洗浄は、次のような物質を除去するように設計されています。

• オイルとグリス

• ほこり

• 押出残留物

• 汚染への対処

• その他の表面不純物

効果的な洗浄により、その後の化学処理に向けて基材を準備し、安定したコーティング性能に貢献します。

2. アルミニウムの前処理

洗浄後、プロファイルは適切な化学前処理プロセスを受けます。

コーティングの仕様に応じて、プロセスには次のものが含まれる場合があります。

• 脱脂

• 水洗

• エッチングまたは表面処理

• 追加のすすぎ

• 変換処理

• 最終すすぎ

アルミニウムプロファイルの場合、必要なコーティング性能とプロジェクトの仕様に応じて、適切なクロメートまたはクロムフリーの化成処理を選択できます。

前処理は、プロファイルの形状、生産能力、化学プロセス、工場の条件に応じて、スプレーまたは浸漬システムとして設計できます。

3.湿気乾燥

湿式前処理段階の後、プロファイルは乾燥セクションに入ります。

残留水分は静電スプレーの前に除去され、粉末の塗布に適した表面状態が提供されます。

乾燥温度と滞留時間は、プロファイルの寸法、断面の厚さ、コンベア速度、必要な生産能力に応じて決定されます。

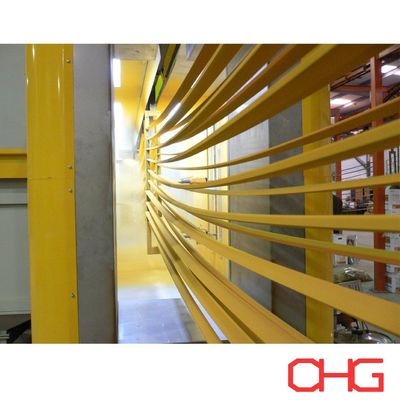

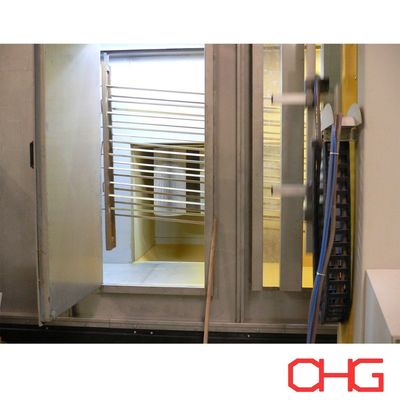

4.静電粉体噴霧

乾燥したプロファイルは粉末スプレーブースに運ばれます。

静電スプレーガンは粉体粒子を帯電させ、粉体粒子は接地されたアルミニウム製ワークピースに引き寄せられます。

アプリケーション システムは次のように構成できます。

• 自動粉体スプレーガン

• レシプロケーター

• 手動タッチアップガン

• 粉体供給装置

• 粉体回収システム

ガンの数量、位置、スプレー配置は、プロファイル断面、コンベア速度、生産能力、必要なコーティング範囲に応じて選択されます。

5. 粉末硬化

スプレー後、コーティングされたアルミニウム プロファイルは硬化オーブンに入ります。

制御された加熱により、塗布された粉末が溶融、流動し、架橋して連続的なコーティング膜が形成されます。

硬化システムは次に従って設計されています。

• 粉末メーカーの硬化仕様

• 必要な金属温度

• アルミニウムプロファイルの厚さ

• ワーク寸法

• コンベア速度

• 生産能力

必要なコーティングの密着性、外観、機械的特性を達成するには、正しい硬化条件が重要です。

6. 冷却

硬化オーブンを出た後、プロファイルは冷却エリアを通過します。

ライン容量、ワーク温度、工場スペースに応じて自然冷却または強制空冷を選択できます。

十分に冷却されたら、プロファイルを安全に検査して降ろすことができます。

7. 塗装品質検査

完成したアルミニウムプロファイルは、適用されるコーティング要件に従ってチェックできます。

代表的な検査項目には次のようなものがあります。

• 乾燥膜厚

• 表面の外観

• 色と光沢

• 接着力

• コーティングの均一性

• 目に見える表面欠陥

お客様の品質基準と製品用途に応じて追加のテストを指定できます。

粉末の回復と色の変化

スプレーブースは、過剰にスプレーされた粉末を収集するために、適切な粉末回収システムと統合することができます。

回収装置は以下に従って選択されます。

• 生産量

• パウダーの色の数

• 変色頻度

• 粉末回収の要件

• ブース清掃所要時間

頻繁に色を変更するメーカーの場合、初期の生産ライン設計時にスプレーブースと回収構成を一緒に検討する必要があります。

アプリケーション

このラインは、次のようなアルミニウム製品をコーティングするために設計できます。

• 建築プロファイル

• 窓枠とドア枠

• カーテンウォールのプロファイル

• 工業用アルミニウム押出材

• 家具のプロファイル

• 装飾アルミニウム部品

• ソーラーパネルフレーム

• システムプロファイルの構築

• 輸送コンポーネント

• その他のアルミ押出材

プロジェクト固有のエンジニアリング

すべてのアルミニウム プロファイル コーティング ラインは、固定された装置構成を使用するのではなく、お客様の実際の製造条件に応じて開発されます。

生産ラインの設計を準備するには、次の情報が重要です。

• 断面図と断面図

• プロファイルの最大および最小長さ

• ワーク寸法と重量

• 時間または日に必要な容量

• ハンガーごとのプロファイル

• 塗装仕様

• 前処理の要件

• 粉末タイプ

• 色の数と色の変化の頻度

• 工場出荷時の寸法と高さ

• 利用可能な暖房エネルギー

• 地元の電力供給

• 必要な自動化レベル

これらのパラメータに基づいて、前処理システム、湿気乾燥セクション、オーバーヘッドコンベア、粉体スプレーブース、自動塗布装置、粉体回収システム、硬化オーブン、冷却セクション、制御システム、生産ラインのレイアウトをカバーする完全なソリューションを設計できます。

カスタマイズされた技術提案と見積もりについては、アルミニウム プロファイルの仕様と製造要件をお知らせください。
