アルミプロファイルの連続粉末塗装ライン,手動処理と上空輸送機表面処理システム

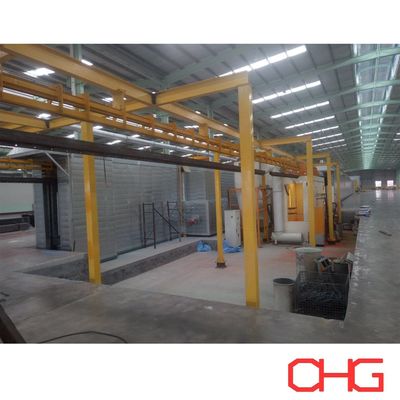

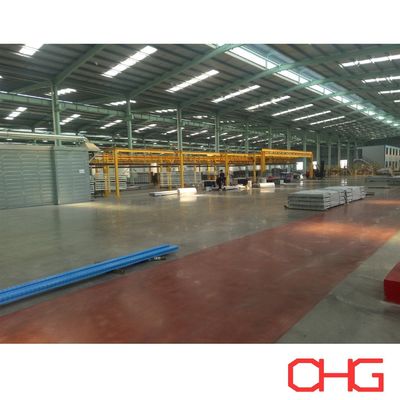

オーバーヘッド コンベヤーを備えたアルミニウム プロファイル粉体塗装生産ライン

アルミニウム押出材のカスタマイズされた表面処理システム

このアルミニウム プロファイル用の粉体塗装生産ラインは、建築および産業用アルミニウム押出物の表面仕上げのための統合ソリューションを提供します。

このシステムは、オーバーヘッド コンベアを使用してプロファイルを主要な製造段階に搬送し、前処理と乾燥から粉末の塗布、硬化、冷却、最終検査に至るまでの連続的なワークフローを作成します。手動によるロードとアンロードにより、メーカーはマテリアルハンドリングプロセスに不必要な複雑さを導入することなく、さまざまな長さ、断面、バッチ要件のプロファイルを処理できるようになります。

各生産ラインは、実際のアルミニウム製品、必要な生産量、コーティング仕様、工場の条件、および望ましい自動化レベルに応じて設計されています。

主要機器構成

完全なアルミニウム プロファイル粉体塗装ラインには以下が含まれます。

• アルミニウム表面前処理システム

• 水洗部

• 湿気乾燥炉

• オーバーヘッドコンベア

• 粉体スプレーブース

• 自動静電スプレーガン

• 手動タッチアップ装置

• 粉体供給システム

• 粉体回収装置

• 粉末硬化炉

• 冷却部

• PLCおよびHMI制御

• 手動ロードおよびアンロードステーション

最終的な装置構成は、お客様の生産プロセスとコーティング要件によって異なります。

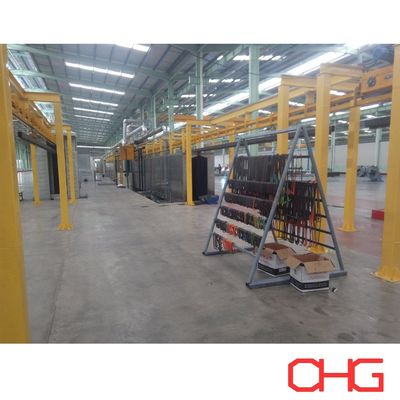

オーバーヘッドマテリアルハンドリング

長いアルミニウム プロファイルは、生産ラインを通過する際に安定した位置決めと適切な間隔を必要とします。

オーバーヘッドコンベアは、次のような要素に従って設計されています。

• 最大プロファイル長さ

• プロファイル断面図

• ワーク重量

• ハンガーごとのプロファイル

• ハンガーの間隔

• 必要な回線容量

• コンベア速度

• ワークショップクリア高さ

• 設備配置

前処理、粉末スプレー、および硬化のための十分なアクセスを維持しながら、プロファイルを安定に保つために、適切なハンガーと吊り下げポイントが選択されます。

キャリアの蓄積やより柔軟な生産制御が必要なアプリケーションの場合は、パワーコンベアとフリーコンベアも検討できます。

アルミニウムプロファイルの前処理

表面処理は、完成した粉体塗装の密着性と腐食性能に大きな影響を与えます。

粉末を塗布する前に、アルミニウムのプロファイルを洗浄し、化学処理して汚染物質を除去し、コーティングに適した表面を確立します。

一般的なアルミニウムの前処理シーケンスには次のものが含まれます。

脱脂→洗浄→エッチング・表面処理→洗浄→化成処理→最終洗浄

実際の順序は、アルミニウム合金、表面状態、化学系、および必要なコーティング性能によって決まります。

洗浄・脱脂

オイル、グリース、ほこり、押出残留物、その他の汚染物質は、さらなる化学処理の前にアルミニウム表面から除去されます。

エッチングと表面処理

必要に応じて、エッチングまたは関連する表面処理段階を組み込んで、後続の化成処理に備えてアルミニウム基板を準備することができます。

変換治療

プロジェクトの仕様に応じて、ラインでは適切なクロム酸塩またはクロムフリーの変換処理を使用できます。

選択されたプロセスは、必要な腐食保護に貢献しながら、アルミニウム基材と粉体塗装の間に適切な界面を確立するのに役立ちます。

最終すすぎ

残留プロセス化学薬品は、プロファイルが乾燥に進む前に除去されます。水質を含む最終すすぎの要件は、選択した前処理化学薬品に従って決定されます。

粉末塗布前の湿気乾燥

湿式前処理の後、アルミニウム プロファイルは乾燥セクションに入り、残留表面水分が除去されます。

乾燥システムは次に従って設計されています。

• プロファイル寸法

• アルミニウム断面厚さ

• コンベア速度

• 生産能力

• 前処理工程

• 必要な乾燥条件

十分に乾燥したワークピース表面は、その後の静電粉体塗布に適した条件を提供します。

静電粉体塗布

準備されたアルミニウム プロファイルは粉末スプレー ブースに入り、そこで静電気を帯びた粉末が接地されたワークピースに適用されます。

生産要件に応じて、スプレーセクションは以下を組み合わせることができます。

• 自動スプレーガン

• レシプロケーター

• 手動タッチアップガン

• 粉体供給装置

• 粉体回収装置

自動ガンは連続生産中に反復可能な塗布を提供しますが、手動タッチアップは複雑な断面、くぼんだ領域、および追加のカバーが必要な場所に使用できます。

スプレーガンの数量と位置は、プロファイルの形状、ライン速度、必要な出力、およびコーティング仕様に従って決定されます。

粉末の回収と色の管理

過剰に噴霧された粉末は、ブースの抽出および回収システムによって収集されます。

適切な回復構成は次の要素によって決まります。

• パウダーの色の数

• 色の変化の頻度

• 生産量

• 粉末回収の要件

• 必要な清掃時間

• スプレーブースの構成

複数の色を生産するメーカーの場合、ブースと回収システムの初期設計時に色変更要件を考慮する必要があります。

粉末硬化

スプレー後、コーティングされたプロファイルは硬化オーブンに運ばれます。

硬化中、粉末は溶け、流動し、架橋して完成した塗膜を形成します。

硬化システムは、粉末メーカーの要件とアルミニウム プロファイルの熱特性に従って設計されています。

重要な要素には次のようなものがあります。

• 必要な金属温度

• 粉体硬化仕様

• プロファイルの断面と肉厚

• コンベア速度

• 生産能力

• オーブン構成

• 利用可能な暖房エネルギー

正しい硬化条件は、必要な外観、接着性、機械的特性、および長期的なコーティング性能を達成するために重要です。

冷却と最終検査

硬化オーブンを出た後、コーティングされたプロファイルは冷却セクションを通過し、その後降ろされてさらに処理されます。

完成した製品は、必要な品質仕様に従って検査されます。

代表的な検査項目には次のようなものがあります。

• 乾燥膜厚

• 表面の外観

• 色と光沢

• コーティングの密着性

• コーティングの均一性

• 目に見える欠陥

顧客の製品規格や最終用途の要件に応じて、追加のテストを組み込むことができます。

代表的な用途

生産ラインは次のようなアルミニウム製品向けにカスタマイズできます。

• 窓とドアのプロファイル

• カーテンウォールのプロファイル

• 建築用アルミニウム押出材

• 工業用アルミニウムプロファイル

• 家具のコンポーネント

• 装飾アルミニウムプロファイル

• ソーラーパネルフレーム

• ビルディングシステムコンポーネント

• 輸送関連の押出加工

• アルミ製品全般

製品が異なれば断面や仕上げ要件も異なるため、生産ラインのレイアウトとプロセスは実際の製品範囲に基づいて開発する必要があります。

カスタマイズされたアルミニウム粉体塗装ソリューション

すべてのアルミニウム プロファイル粉体塗装ラインは、プロジェクト固有の生産条件に従って設計されています。

適切な技術ソリューションを開発するには、次の情報が特に重要です。

• アルミニウムの断面図または断面図

• プロファイルの最大および最小長さ

• 最大ワーク寸法

• プロファイルの重み

• 必要な時間当たりまたは日当たりの生産能力

• ハンガーごとのプロファイルの数

• 必要な塗装仕様

• 前処理の要件

• 粉末タイプ

• 色の数

• 変色頻度

• 工場出荷時の寸法と高さ

• 利用可能なエネルギー源

• 地域の電気事情

• 必要な自動化レベル

この情報に基づいて、お客様の製造要件に合わせて、前処理システム、乾燥装置、オーバーヘッドコンベア、粉体スプレーブース、粉体塗布および回収装置、硬化オーブン、冷却セクション、制御システム、および完全な生産ラインレイアウトを設計できます。

カスタマイズされた技術提案と見積りのために、アルミニウム プロファイル情報と必要な生産能力をお知らせください。
