カスタマイズされたコンベヤー・トラック部品の生産のための自動粉末塗装ライン

カスタム自動粉体塗装ライン（パワー＆フリーコンベヤ付き）

各種産業用金属部品向けフレキシブル粉体塗装システム

この自動粉体塗装生産ラインは、寸法、形状、重量、塗装要件の異なる金属部品向けに設計されています。自動粉体塗装と柔軟な材料搬送を組み合わせることで、産業用表面処理の効率的なソリューションを提供します。

このラインは、耐久性のあるPVC粉体塗装ブースとパワー＆フリーオーバーヘッドコンベヤシステムを備えています。ワークピースはコンベヤに手動で積載され、主要な塗装工程を自動で搬送され、硬化と冷却後に手動で降ろされます。

この構成は、自動化と柔軟性の実用的な組み合わせを提供し、複数の製品タイプやさまざまな生産要件を持つワークピースを処理するメーカーに適しています。

主要生産ラインの特徴

システムは以下で構成できます。

• PVC粉体塗装ブース

• 自動静電粉体塗装ガン

• 必要に応じた手動タッチアップステーション

• パワー＆フリーオーバーヘッドコンベヤ

• カスタムキャリアとハンガー

• 粉体供給および回収装置

• 粉体硬化システム

• 冷却セクション

• 手動積載および降載

• PLCベースの生産制御

詳細な設備構成は、顧客のワークピース、生産能力、塗装仕様、工場条件に応じて決定されます。

PVC粉体塗装ブース

粉体塗装セクションでは、自動粉体塗装作業に適したPVC塗装ブースを使用します。

ブースの寸法と内部配置は、以下の要因に基づいて設計されます。

• 最大ワークピース寸法

• ワークピースの吊り下げ方向

• コンベヤ位置

• 自動塗装ガンの数

• 手動タッチアップ要件

• 粉体回収方法

• 生産能力

• 色替え要件

ブースは、粉体抽出および回収装置と統合して、過剰に噴霧された粉体を収集し、適切な塗装条件を維持できます。

自動粉体塗装

ワークピースはコンベヤシステムを通じて塗装ブースに自動的に入り、そこで静電粉体塗装ガンが接地された金属表面に帯電した粉体粒子を塗布します。

製品の形状に応じて、塗装セクションには以下を含めることができます。

• 自動静電塗装ガン

• リシプロケータ

• 粉体供給装置

• 手動タッチアップガン

• 粉体回収装置

自動塗装は、定期的な生産のために繰り返し可能な粉体塗装を提供し、手動タッチアップは、コーナー、凹部、溶接構造、その他の届きにくい領域に追加できます。

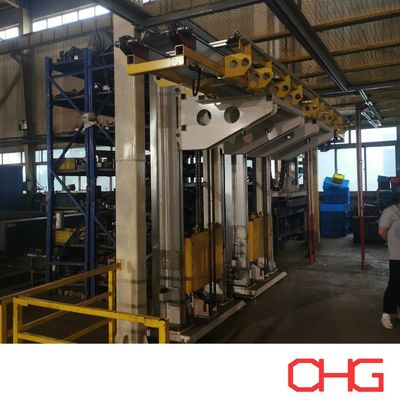

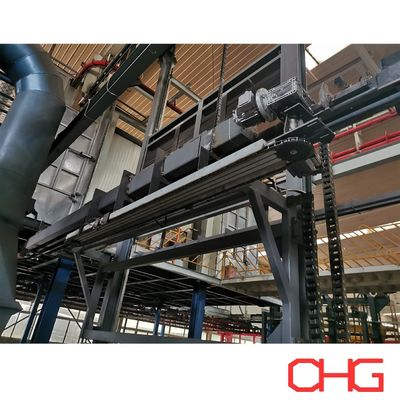

パワー＆フリーオーバーヘッドコンベヤ

生産ラインは、柔軟なワークピース搬送のためにパワー＆フリーコンベヤを採用しています。

従来の連続オーバーヘッドコンベヤとは異なり、パワー＆フリーシステムは、個々のキャリアを異なる工程段階の要件に応じて停止、蓄積、解放、転送できます。

これにより、以下のことが可能になります。

• 異なるサイクルタイムを持つ工程を調整する

• 蓄積バッファを作成する

• 指定されたステーションでキャリアを停止する

• 生産セクション間のワークピースの移動を制御する

• 異なる製品タイプに合わせて生産フローを適応させる

• 不要な手動材料転送を削減する

キャリアの間隔、コンベヤルーティング、ハンガー設計、積載能力、および運転速度は、実際のワークピースと必要な生産量に応じてカスタマイズされます。

手動積載および降載

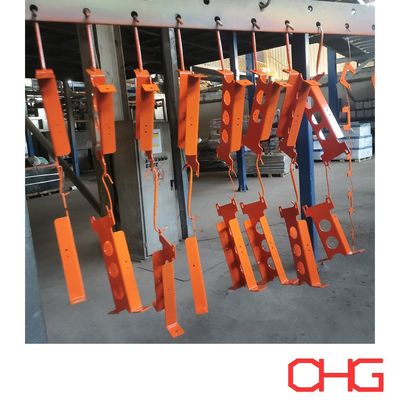

手動積載および降載は、異なる寸法と形状のコンポーネントを処理する際の柔軟性を提供します。

積載ステーションでは、オペレーターがカスタムハンガーまたはキャリアにワークピースを配置します。その後、パワー＆フリーコンベヤがそれらを生産プロセスに搬送します。

塗装、硬化、冷却が完了した後、完成したワークピースは降載エリアに戻され、手動で取り外されます。

大型または重い製品の場合、積載および降載の手配は、必要に応じてフォークリフトまたはその他の材料搬送装置と連携することもできます。

一般的な粉体塗装プロセス

プロジェクトの範囲に応じて、完全な粉体塗装ラインには以下を含めることができます。

積載 → 表面前処理 → 乾燥 → 粉体塗装 → 粉体硬化 → 冷却 → 検査 → 降載

表面前処理

粉体塗装前に金属部品を洗浄し、化学処理します。

前処理プロセスは、基材、表面状態、および必要な耐食性能に応じて選択されます。

乾燥

湿式前処理の後、ワークピースが粉体塗装ブースに入る前に残留水分を除去します。

粉体塗装

自動静電塗装ガンが接地されたワークピースに粉体を塗布します。追加の被覆が必要な場合は、手動タッチアップを組み込むことができます。

粉体硬化

塗装されたコンポーネントは硬化オーブンに入り、そこで制御された加熱により粉体が溶融、流動し、化学的に架橋されて連続した塗膜になります。

硬化条件は、粉体メーカーの仕様とワークピースの熱特性に応じて選択されます。

冷却と検査

硬化後、製品は降載前に冷却されます。その後、完成したコンポーネントは、塗膜厚、外観、密着性、色、光沢、およびその他のプロジェクト固有の品質要件について検査できます。

カスタムエンジニアリングされた粉体塗装ソリューション

当社の粉体塗装生産ラインは、単一の固定構成に基づいているわけではありません。各システムは、顧客の製造要件に応じて設計されています。

技術評価および見積もりのために、以下の情報が特に役立ちます。

• ワークピースの材質

• 製品図面または写真

• 最大寸法

• 最大重量

• 必要な時間あたりのまたは日あたりの能力

• キャリアあたりの製品数

• 必要な塗装性能

• 前処理要件

• 粉体仕様

• 色数

• 色替え頻度

• 工場寸法と天井高

• 利用可能な加熱エネルギー

• 現地の電気仕様

• 積載および降載方法

• 必要な自動化レベル

この情報に基づいて、適切な生産プロセス、設備構成、パワー＆フリーコンベヤレイアウト、PVC粉体塗装ブース、粉体塗装および回収システム、硬化ソリューション、制御システム、および完全なライン配置を開発できます。

ワークピースの仕様と生産要件についてお問い合わせいただき、カスタム粉体塗装ラインの提案と見積もりをご依頼ください。
