複雑な病院用ベッド構造（鋼管、溶接部、ブラケットを含む）に対応する手動粉体塗装ライン

病院用ベッド用手動粉体塗装生産ライン

医療用ベッドフレームおよびコンポーネント用カスタム粉体塗装システム

この手動粉体塗装生産ラインは、病院用ベッド、医療用ベッドフレーム、および関連する金属加工部品用に設計されています。

病院用ベッドの構造には、一般的に鋼管、溶接部、コーナー、ブラケット、および凹部が含まれます。これらの形状では、柔軟なスプレー角度と慎重な粉体塗布が必要になる場合があります。手動静電スプレーシステムにより、オペレーターは実際のワークピースに合わせてスプレー位置を調整できるため、さまざまなベッドモデルや小規模から中規模の生産バッチを扱う製造業者にとって実用的なソリューションとなります。

生産ライン全体は、顧客の製品と必要な生産能力に応じて、表面前処理、湿気乾燥、手動粉体塗装、硬化、冷却、および材料処理を統合するようにカスタマイズできます。

典型的な生産プロセス

病院用ベッドの完全な粉体塗装プロセスは、次のように構成できます。

ローディング → 表面前処理 → 湿気乾燥 → 手動粉体塗装 → 粉体硬化 → 冷却 → 検査 → アンローディング

詳細なプロセスと機器構成は、基材、ワークピースの寸法、生産量、および必要なコーティング性能に応じて決定されます。

表面前処理

適切な前処理は、信頼性の高い粉体塗装性能の基盤となります。

スプレー前に、病院用ベッドのフレームとコンポーネントは、次のような汚染物質を除去するために洗浄する必要があります。

• 油とグリース

• ほこりと汚れ

• 溶接残留物

• 加工汚染

• その他の表面不純物

ワークピースの材質とコーティング要件に応じて、前処理プロセスには以下が含まれる場合があります。

• 脱脂

• 水すすぎ

• 表面処理

• リン酸塩処理またはその他の化成処理

• 最終すすぎ

前処理システムは、製品の形状と生産要件に応じて、スプレーまたは浸漬構成で設計できます。

湿気乾燥

湿式前処理後、粉体塗布前に残留水分を除去します。

乾燥セクションは、処理されたワークピースを静電スプレー用に準備し、表面に残った水分に関連するコーティング欠陥を防ぐのに役立ちます。

乾燥条件は、ワークピースの寸法、材料の厚さ、コンベヤー配置、および生産能力に応じて選択されます。

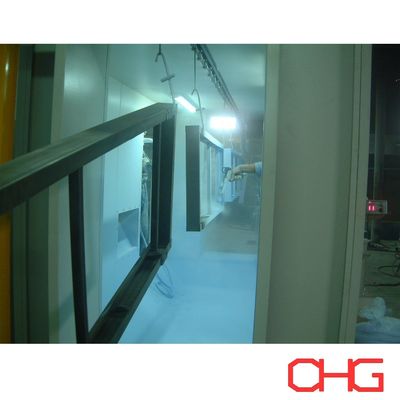

手動静電粉体塗装

粉体塗布セクションでは、手動静電スプレーガンを使用し、オペレーターが各病院用ベッドコンポーネントの形状に合わせてスプレーを制御できるようにします。

固定された自動スプレーパターンと比較して、手動操作は、次のようなコーティングにおいてより大きな柔軟性を提供します。

• 管状構造

• 溶接部

• コーナーとエッジ

• ブラケット

• 凹部

• 異なる寸法のコンポーネント

• 頻繁に変更される製品モデル

オペレーターは、スプレー角度、距離、および塗布パターンを調整して、複雑な表面での粉体被覆を改善できます。

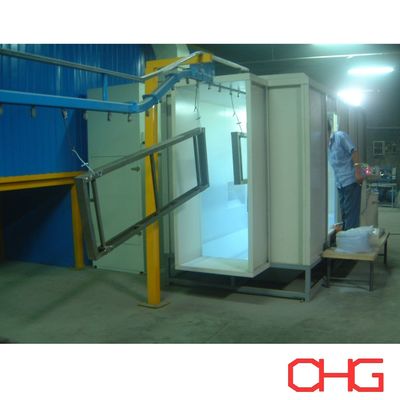

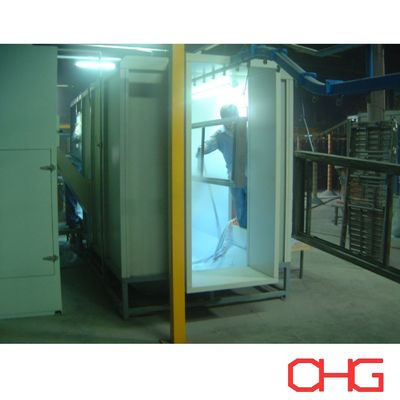

粉体塗装ブースと回収

手動塗装は、適切な吸引および回収システムを備えた専用の粉体塗装ブース内で行われます。

生産要件に応じて、システムには以下が含まれる場合があります。

• 手動静電スプレーガン

• 粉体供給装置

• 塗装ブース

• 吸引システム

• 粉体ろ過または回収装置

• 粉体収集装置

ブースの寸法とオペレーターの位置は、病院用ベッドの最大寸法と必要な塗装アクセスに合わせて設計されます。

材料処理システム

生産能力と工場条件に応じて、さまざまなコンベヤー配置を選択できます。

可能な構成は次のとおりです。

• 連続オーバーヘッドコンベヤー

• パワー＆フリーコンベヤー

• カスタムサスペンデッドハンドリングシステム

• 小規模生産量の手動転送

コンベヤーラインの場合、適切なハンガーは、病院用ベッドフレームの構造、重量、塗装方向、および必要な生産能力に応じて設計されます。

手動での積み込みと積み下ろしは、さまざまなベッドモデルやコンポーネントサイズに対応できる柔軟性を提供するために維持できます。

粉体硬化

塗装後、塗装されたコンポーネントは硬化オーブンに移されます。

制御された加熱により、粉体塗料が溶融、流動し、化学的に架橋して、連続したコーティング膜を形成します。

硬化プロセスは、次のように設計されます。

• 粉体メーカーの仕様

• ワークピースの材質

• 金属の厚さ

• 製品の形状

• 必要な生産能力

• 必要なコーティング性能

適切な硬化は、完成したコーティングの意図された接着性、外観、機械的特性、および耐久性を達成するために重要です。

冷却と品質検査

硬化後、塗装されたコンポーネントは、積み下ろしおよびその後の処理の前に冷却されます。

その後、完成品は、メーカーのコーティング要件に従って検査できます。

典型的な検査項目には、以下が含まれる場合があります。

• コーティング厚

• 表面外観

• 色と光沢

• 接着性

• コーティングの均一性

• 溶接部とコーナーの周りの被覆

• 目に見える表面欠陥

顧客の製品と品質基準に応じて、追加のテストを指定できます。

病院用ベッド製造における利点

複雑な構造の柔軟な被覆

手動スプレーガンにより、オペレーターは管状フレーム、溶接アセンブリ、コーナー、および凹部を塗装する際に、スプレー角度と位置を変更できます。

複数の製品モデルに適しています

このシステムは、広範な自動スプレープログラムの変更を必要とせずに、さまざまな病院用ベッドのデザインに対応できます。

小規模および中規模の生産バッチに実用的

手動粉体塗布は、完全なスプレー自動化が必要ない場合に、コーティングの柔軟性、設備投資、および生産効率の適切なバランスを提供できます。

一貫した表面仕上げ

適切な前処理、スプレー、硬化、および品質管理により、生産ラインは病院用ベッドコンポーネントに均一で耐久性のある仕上げを提供できます。

拡張可能な生産構成

将来の生産増加が見込まれる場合、ラインは、自動スプレーガンやリシプロケーターを含む、後続の自動化アップグレードを考慮して設計できます。

カスタム粉体塗装ライン設計

各病院用ベッド粉体塗装ラインは、顧客の製造条件に合わせてエンジニアリングされます。

システム設計のための重要な情報には、以下が含まれます。

• 製品図面または写真

• ワークピースの最大寸法

• ワークピースの材質

• 最大重量

• 必要な時間あたりまたは日あたりの容量

• 製品のバリエーション

• 必要なコーティング性能

• 前処理要件

• 粉体仕様

• 色数と色変更の頻度

• 工場寸法とクリア高さ

• 利用可能な加熱エネルギー

• 積み込みおよび積み下ろし要件

• 必要な自動化レベル

これらのパラメータに基づいて、前処理システム、乾燥セクション、材料処理システム、粉体塗装ブース、手動静電塗装装置、粉体回収システム、硬化オーブン、冷却エリア、制御システム、および完全な生産ラインレイアウトをカバーするカスタムソリューションを開発できます。

カスタム粉体塗装ラインの提案と見積もりについては、病院用ベッドの仕様と生産要件をお知らせください。
