アルミニウム押出材向け粉体塗装ライン、カスタム仕上げシステムおよび生産フロー用オーバーヘッドコンベア付き

建築および産業用アルミニウム形材のカスタマイズされた仕上げシステム

この自動粉体塗装生産ラインは、さまざまな長さ、断面、塗装要件を持つアルミニウム プロファイルおよび押出アルミニウム部品向けに設計されています。

このシステムは、表面前処理、乾燥、静電粉体塗布、硬化、冷却、およびマテリアルハンドリングを調整された生産プロセスに統合します。オーバーヘッド コンベア システムが主要な処理セクション間でプロファイルを搬送し、手動による積み降ろしにより、さまざまな製品サイズや生産バッチに柔軟に対応できます。

各ラインは、顧客のアルミニウム製品、必要な生産量、コーティング仕様、工場寸法、および希望する自動化レベルに応じてカスタマイズされます。

完全なアルミニウムプロファイルコーティングプロセス

一般的な生産シーケンスは次のように構成できます。

手動搬入→表面前処理→湿潤乾燥→粉体静電噴霧→粉体硬化→冷却→検査→手動搬出

アルミニウム合金、表面状態、要求される耐食性能、適用される仕上げ仕様に応じて、詳細な前処理およびコーティングプロセスが選択されます。

アルミニウム表面前処理

粉末を塗布する前に、適切な表面処理が不可欠です。

アルミニウムの形材には、コーティングの密着性や外観を妨げる可能性のある油、粉塵、押出残留物、酸化物、その他の汚染物質が含まれている場合があります。

プロジェクトの要件に応じて、前処理プロセスには次のような段階が含まれる場合があります。

• 脱脂

• 水洗

• エッチングまたは表面処理

• 追加のすすぎ

• 必要に応じて表面調整

• 変換処理

• 最終すすぎ

アルミニウム製品の場合、必要なコーティングシステムと環境要件に応じて、適切なクロメートまたはクロムフリーの変換プロセスを選択できます。

前処理は、プロファイルの形状、生産能力、化学プロセス、工場の条件に応じて、スプレーまたは浸漬システムとして設計できます。

湿気乾燥

湿式前処理の後、アルミニウム プロファイルは乾燥セクションを通過し、粉末をスプレーする前に残留水を除去します。

表面が適切に乾燥すると、静電粉体の塗布がより安定した状態になり、湿気に関連したコーティングの欠陥を防ぐことができます。

乾燥条件は、プロファイル寸法、ライン速度、前処理工程、生産要件に応じて決定されます。

自動静電粉体噴霧

乾燥後、プロファイルは粉末スプレー ブースに入ります。

自動静電スプレーガンは、帯電した粉末粒子を接地されたアルミニウム表面に塗布します。スプレー配置は、プロファイル寸法、断面形状、コンベア速度、および必要なコーティング範囲に従って設計されます。

用途に応じて、粉体塗装セクションには以下を組み込むことができます。

• 自動静電スプレーガン

• レシプロケーター

• 手動タッチアップステーション

• 粉体供給装置

• 粉体回収システム

• 色替え装置

製品に凹部や追加の被覆が必要な複雑な断面形状が含まれている場合は、手動タッチアップと自動スプレーを組み合わせることができます。

粉末回収システム

過剰にスプレーされた粉末は、適切な回収システムを通じて収集できます。

回復構成は、次のような要素に従って選択されます。

• 生産能力

• 色の数

• 変色頻度

• 粉末使用要件

• スプレーブースの構成

• 必要な清掃時間

お客様の生産戦略や粉体塗装の要件に応じて、さまざまな回収ソリューションを組み込むことができます。

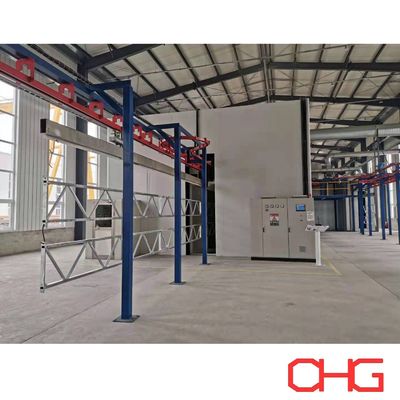

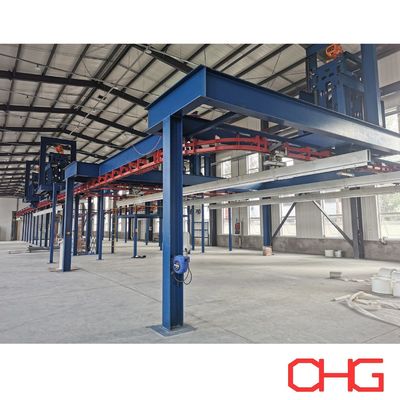

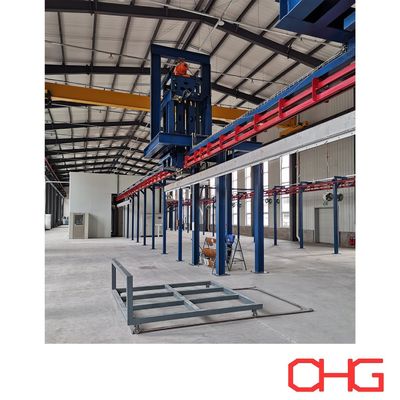

オーバーヘッドコンベアシステム

オーバーヘッド コンベアはさまざまな製造段階を接続し、コーティング ライン全体でアルミニウム プロファイルの制御された動きを維持します。

コンベア システムは次に従って設計されています。

• 最大プロファイル長さ

• ワーク重量

• ハンガーごとのプロファイル

• 必要な生産能力

• ハンガーの間隔

• 回線速度

• 工場出荷時の高さ

• 設備配置

必要な生産フローに応じて、連続オーバーヘッドコンベヤまたはパワーアンドフリーコンベヤを検討できます。

アルミニウム プロファイルの形状や必要なコーティングの方向に応じて、カスタマイズされたハンガーを開発することもできます。

粉末硬化

粉末の塗布後、コーティングされたプロファイルは硬化オーブンに運ばれます。

制御された加熱条件下で、塗布された粉末が溶融、流動し、化学的に架橋して連続的なコーティング膜を形成します。

硬化性能はオーブンの空気温度だけでなく、アルミニウム プロファイルの実際の金属温度にも依存します。したがって、必要な硬化条件は以下に従って設計する必要があります。

• 粉末メーカーの硬化仕様

• プロファイル寸法

• アルミニウム断面厚さ

• コンベア速度

• 生産能力

• 求められる塗装性能

お客様の使用可能なエネルギー源や工場の状況に応じて、適切な加熱方法を選択できます。

冷却と最終検査

硬化後、プロファイルは冷却セクションを通過してから降ろされます。

十分に冷却したら、完成品を必要な品質仕様に従って検査できます。

典型的な検査項目には次のようなものがあります。

• コーティングの厚さ

• 表面の外観

• 色

• 光沢

• 接着力

• コーティングの均一性

• 目に見える表面欠陥

お客様のコーティング規格や最終用途の要件に応じて、追加の性能テストを指定できます。

柔軟な積み降ろし

手動によるロードとアンロードは、ラインがさまざまな長さ、断面、バッチ数量のプロファイルを処理する場合に実用的な柔軟性を提供します。

コンベヤ構成が必要な生産量と一致することを保証するために、生産能力の計算中に積載配置、ハンガーの間隔、製品の方向が一緒に考慮されます。

必要に応じて、より高度な自動化要件に合わせて他のマテリアルハンドリング構成も開発できます。

代表的な用途

自動アルミニウム プロファイル粉体塗装ラインは、次のような製品向けに設計できます。

• 建築用アルミニウム押出材

• 窓とドアのプロファイル

• カーテンウォールコンポーネント

• 工業用アルミニウムプロファイル

• 家具のプロファイル

• アルミ装飾品

• ソーラーパネルフレーム

• 輸送コンポーネント

• アルミ押出形材全般

用途が異なれば、異なる前処理プロセス、粉末の仕様、コンベアの配置、および硬化条件が必要になる場合があります。

カスタマイズされたアルミニウムプロファイル粉体塗装ライン

すべてのアルミニウム プロファイル メーカーに適した単一の標準生産ラインはありません。装置の寸法および構成は、実際の製品および要求される生産条件に応じて決定する必要があります。

エンジニアリングにとって重要な情報には次のものが含まれます。

• アルミニウムの断面図または断面図

• プロファイルの最大および最小長さ

• 最大ワーク寸法

• ワーク重量

• 時間または日に必要な容量

• ハンガーごとのプロファイル

• 必要な塗装仕様

• 前処理プロセスの要件

• パウダーの色の数

• 変色頻度

• 利用可能な工場出荷時の寸法とクリア高さ

• 利用可能な暖房エネルギー

• 地域の電気事情

• 必要な自動化レベル

これらのパラメータに基づいて、前処理システム、湿気乾燥セクション、オーバーヘッドコンベア、粉体スプレーブース、自動粉体塗布装置、粉体回収システム、硬化オーブン、冷却セクション、制御システム、完全な生産ラインレイアウトをカバーするカスタマイズされたソリューションを開発できます。

カスタマイズされた技術提案と見積もりについては、アルミニウム プロファイルの仕様と製造要件をお知らせください。
