カスタムパウダーコーティング生産ライン プロフェッショナルなパワー＆フリーオーバーヘッドコンベアシステム

工業用金属製品向けのフレキシブルな自動塗装システム

パワーコンベアとフリーコンベアを備えたこの粉体塗装生産ラインは、柔軟なマテリアルハンドリング、制御された生産フロー、信頼性の高い粉体塗装性能を必要とするメーカー向けに設計されています。

パワーアンドフリーオーバーヘッドコンベアを使用すると、さまざまなプロセス段階の要件に応じて、個々のキャリアを停止、蓄積、解放、または移送できます。この構成は、従来の連続コンベアと比較して、製品ごとに異なる処理時間が必要な場合や、複数種類のワークを同じ生産ラインで扱う場合に、柔軟性が高くなります。

完全なコーティング システムは、顧客のワークピースの寸法、重量、生産能力、コーティング要件、工場レイアウト、および必要な自動化レベルに応じてカスタマイズできます。

主な生産ライン構成

プロジェクトの要件に応じて、完全なパワーおよびフリー粉体塗装ラインは以下を統合できます。

• 表面前処理システム

• 湿気乾燥部

• パワー＆フリーオーバーヘッドコンベア

• 自動粉体スプレーブース

• 自動静電スプレーガン

• 手動タッチアップステーション

• 粉体供給回収装置

• 粉末硬化炉

• 冷却部

• 積み降ろしステーション

• PLCおよびHMI制御システム

固定された標準的な配置ではなく、実際の塗装プロセスに応じて装置構成が選択されます。

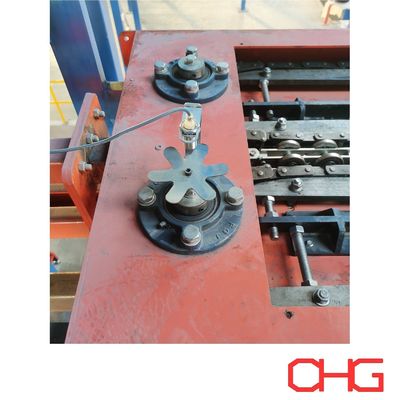

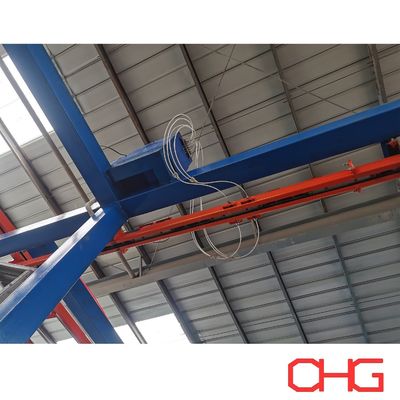

パワー＆フリーオーバーヘッドコンベヤ

パワーコンベヤとフリーコンベヤは、別々のパワートラックとフリートラックを使用します。

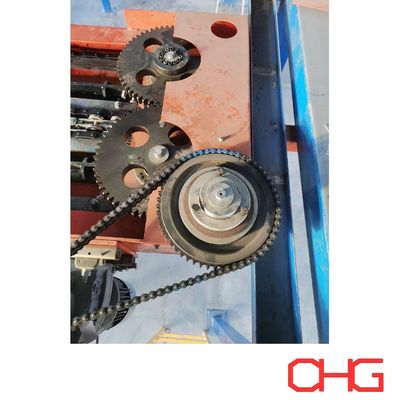

パワートラックにはドリブンチェーンが含まれており、キャリアはフリートラックに沿って移動します。適切な係合および解放機構により、個々のキャリアはコンベヤ システム全体内で独立して動作できます。

これにより、ワークピースは次のことが可能になります。

• 異なる生産段階の間を移動する

• 指定された加工位置で停止

• バッファ領域に蓄積

• 生産要件に従ってリリースされる

• コンベアセクション間の搬送

• プロセスに必要なさまざまなルートをたどる

この柔軟性は、前処理、スプレー、硬化、冷却、装填操作に異なる処理時間を必要とする可能性がある自動塗装ラインで特に役立ちます。

柔軟なキャリアとハンガーの設計

キャリアとハンガーは、単一のユニバーサルデザインを使用するのではなく、コーティングされる製品に応じて設計されています。

重要な要素には次のようなものがあります。

• 最大ワーク寸法

• ワーク重量

• キャリアごとの製品数

• 吊り下げ方向

• 重心

• 必要なキャリア間隔

• スプレーガンのアクセシビリティ

• オーブン開口部寸法

• 積み下ろし方法

このシステムは、小型の工業用コンポーネントから大型で重い金属加工製品に至るまで、さまざまなキャリア構成に対応できます。

自動粉体塗装プロセス

一般的な生産シーケンスは次のように構成できます。

搬入→前処理→湿気乾燥→粉体噴霧→粉体硬化→冷却→検査→搬出

1. 読み込み

金属コンポーネントは、積み込みステーションで適切なハンガーまたはキャリアに取り付けられます。

積み込みは、ワークピースのサイズと重量に応じて、手動で行うことも、フォークリフトを利用することも、他のマテリアルハンドリング機器と統合することもできます。

2. 表面前処理

粉末を塗布する前に、ワークピースには必要な洗浄と化学前処理プロセスが行われます。

基材とコーティングの要件に応じて、プロセスには次のものが含まれる場合があります。

• 脱脂

• 水洗

• 表面調整

• リン酸塩処理またはその他の化成処理

• 最終すすぎ

製品の形状と生産要件に応じて、スプレーと浸漬の前処理構成の両方を検討できます。

3.湿気乾燥

湿式前処理の後、ワークピースは乾燥セクションを通過し、粉末を塗布する前に残留水分を除去します。

乾燥した適切に準備された表面は、安定した静電スプレー条件を提供し、コーティングの欠陥を減らすのに役立ちます。

4.静電粉体噴霧

ワークピースは粉末スプレー ブースに入り、静電スプレー ガンが接地された金属表面に粉末を塗布します。

必要な自動化レベルに応じて、スプレーセクションには以下を組み込むことができます。

• 自動スプレーガン

• レシプロケーター

• 手動タッチアップガン

• 粉体供給装置

• 粉体回収装置

自動スプレーにより主表面に繰り返し塗布できる一方、複雑な形状、凹部、コーナー、その他のコーティングが難しい場所には手動タッチアップを使用できます。

5. 粉末硬化

粉末を塗布した後、キャリアがコーティングされたワークピースを硬化オーブンに搬送します。

制御された加熱条件下で、粉末は溶融、流動し、化学的に架橋して連続的なコーティング膜を形成します。

硬化条件は粉体仕様、ワーク材質、金属厚み、要求される塗膜性能に応じて決定します。

6. 冷却

硬化後、ワークピースは冷却エリアに移動してから、検査および搬出されます。

生産能力や工場の利用可能なスペースに応じて、自然冷却または強制空冷を選択できます。

7. 検査と荷降ろし

完成品はコンベアから取り出される前に、必要なコーティング仕様に従って検査されます。

典型的な検査項目には、コーティングの厚さ、外観、色、光沢、密着性、および目に見える表面欠陥が含まれます。

キャリア蓄積と生成バッファリング

Power and Free システムの主な利点の 1 つは、生産ライン内に蓄積ゾーンを作成できることです。

キャリアは、コンベアシステム全体を停止することなく、指定された位置で待機できます。

バッファ領域を組み込むことができます。

• スプレーブース前

• 硬化オーブンの前に

• 荷積みステーションで

• 荷降ろしステーションで

• サイクルタイムが異なる工程間

• 検査や生産の待機場所で

これにより、さまざまな生産段階の調整が容易になり、ラインの一部で一時的な中断が発生した場合の柔軟性が向上します。

柔軟なコンベヤルーティング

さまざまな製品タイプやプロセス要件を扱う生産ライン向けに、搬送機能とルーティング機能を備えたコンベアを設計できます。

レイアウトによっては、これにより特定の通信事業者は次のことが可能になります。

• 異なるコーティングセクションを入力してください

• 選択したプロセス領域をバイパスする

• 蓄積ゾーンに移動する

• 代替生産ルートへの移行

• さまざまな積み込みまたは積み下ろしステーションに到達する

実際の配線配置は、お客様の生産プロセスや工場のレイアウトに応じて決定されます。

PLCベースのコンベヤーとプロセス制御

パワーコンベアとフリーコンベアは、完全な粉体塗装ラインの制御システムと統合できます。

プロジェクトに応じて、PLC と HMI システムは以下を調整できます。

• コンベアの動作

• キャリアの移動

• 停止位置とリリース位置

• 蓄積ゾーン

• コンベア速度

• ワーク検出

• プロセスルーティング

• 機器連動

• スプレー装置の操作

• オーブン操作

• 障害アラームとステータス監視

この統合により、マテリアルハンドリングおよびコーティング装置が調整された生産システムとして動作できるようになります。

安全性と機器の保護

コンベアのレイアウトやワークの特性、使用環境に応じて適切な安全対策を講じることができます。

これらには次のものが含まれる場合があります。

• 非常停止装置

• キャリア位置検出

• コンベヤの過負荷保護

• 機器のインターロック

• 機械的保護

• 故障警報

• 必要に応じて衝突防止制御

• 積み降ろしエリアでのオペレーターの保護

安全構成は実際の生産ラインに合わせた詳細なエンジニアリングで決定されます。

主な利点

フレキシブルなワーク搬送

個別のキャリア制御により、異なる処理時間や生産順序のワークを調整することができます。

効率的な生産フロー

蓄積と制御されたキャリア放出により、コーティング ラインの異なるセクション間での材料移動のバランスが保たれます。

手作業の削減

ワークをキャリアにロードすると、複数のコーティングプロセスを経て自動的に搬送されます。

作業場スペースの有効活用

オーバーヘッドコンベアの配置により、プロセス機器、オペレーター、メンテナンス、マテリアルハンドリングに利用できる床スペースが広がります。

さまざまな製品に適しています

カスタマイズされたキャリア、ハンガー、間隔、配線により、システムは幅広い金属コンポーネントに適しています。

拡張可能なオートメーション

コンベヤは、必要な自動化レベルに応じて、自動スプレー装置、プロセス制御システム、その他の生産装置と統合できます。

代表的な用途

パワーおよびフリー粉体塗装ラインは、次のような製品向けに設計できます。

• 自動車部品

• 電気キャビネットおよびエンクロージャ

• 冷暖房空調設備製品

• 金属製の家具

• 収納ラックと棚

• 機械部品

• 農機具

• 金属製のドアとフレーム

• 鉄鋼加工品

• 一般工業用金属部品

カスタマイズされた電力および無料の粉体塗装ライン

各生産ラインは、顧客の実際の製造要件に基づいて設計されています。

システム設計に必要な重要な情報は次のとおりです。

• ワーク材質

• 最大寸法

• 最大重量

• キャリアごとの製品

• 必要な生産能力

• 塗装仕様

• 前処理の要件

• 色の数と色の変化の頻度

• 工場出荷時の寸法と高さ

• 利用可能な暖房エネルギー

• 積み込みと積み下ろしの要件

• 必要な蓄積ポジション

• 自動化レベル

これらのパラメータに基づいて、パワーコンベア、フリーコンベア、キャリアおよびハンガーシステム、前処理装置、粉体スプレーブース、粉体塗布および回収装置、硬化システム、冷却セクション、制御システム、および完全な生産ラインレイアウトをカバーするカスタマイズされたソリューションを開発できます。

カスタマイズされたパワーおよびフリー粉体塗装ラインの提案と見積もりについては、ワークピース情報と生産要件をお知らせください。
