粉体塗装前の金属表面洗浄および化学処理用総合前処理ライン

粉体塗装ライン用自動スプレー前処理システム

粉体塗装前の工業用金属の表面処理

スプレー前処理システムは、完全な粉体塗装生産ラインの重要な部分です。その主な機能は、金属加工品から油、汚れ、加工残留物、その他の汚染物質を除去し、その後の粉末塗布に備えて基材を化学的に準備することです。

動作中、ワークピースは密閉された処理セクションを通過し、そこで戦略的に配置されたスプレー ノズルを通じて洗浄、リンス、および化成処理溶液が適用されます。適切に構成された前処理プロセスは、粉体塗装の密着性、腐食保護、および全体的な仕上げの一貫性を向上させるのに役立ちます。

ワークの材質、表面状態、生産能力、要求されるコーティング性能に応じて、処理順序、処理薬品、段数、装置寸法、運転パラメータをカスタマイズできます。

スプレー前処理システムの仕組み

ワークピースは、生産ラインのコンベアによって一連の処理ゾーンを通って搬送されます。ポンプは、必要なプロセス液体を個々のタンクからワークピースの周囲に配置されたスプレーパイプとノズルに循環させます。

各段階では、製品が次のセクションに進む前に、特定の洗浄、すすぎ、または化学処理機能が実行されます。

一般的なプロセスには次のものが含まれます。

脱脂→水洗→化成処理→水洗→最終水洗→湿潤乾燥

製品またはコーティングの仕様で必要な場合は、追加の処理段階を組み込むことができます。

主な前処理段階

1. 脱脂・洗浄

最初の化学処理では、製造、加工、保管、取り扱い中に蓄積された汚染を除去します。

典型的な汚染物質には次のようなものがあります。

• オイルとグリス

• ほこりや汚れ

• 加工液

• 指紋

• 製造残留物

• その他の表面汚染

洗浄液は複数のノズルを通じてワークピースにスプレーされ、必要な表面に効果的に接触します。

徹底的な脱脂によりきれいな基板が作成され、その後の化学処理に向けてワークピースが準備されます。

2.水すすぎ

脱脂後、製品は 1 つ以上の洗浄セクションを通過します。

リンス段階では、次の処理プロセスの前にワークピースから残留洗浄化学物質や汚染物質を除去します。

効果的なすすぎは次のような効果もあります。

• 化学物質のキャリーオーバーを削減する

• プロセスタンク間の汚染を制限する

• より安定した浴状態を維持します

• 全体的な前処理の一貫性を向上させる

プロセス要件に応じて、複数のすすぎ段階またはカスケードすすぎを組み込むことができます。

3. 表面調整

選択した化学プロセスで必要な場合は、化成処理の前に表面調整段階を組み込むことができます。

この段階は、単に表面粗さを高めるのではなく、その後の変換プロセスにより適した均一な表面状態を確立するために使用されます。

表面調整の要件は、基板の材質と選択した前処理の化学薬品によって異なります。

4. 変換処理

洗浄およびすすぎの後、金属表面に適切な化成処理を施すことで、コーティングの密着性と腐食性能を向上させることができます。

基板とプロジェクトの要件に応じて、次のような処理オプションが含まれる場合があります。

• リン酸鉄処理

• リン酸亜鉛処理

• その他の化成皮膜処理

• 必要に応じて不動態化

正確な化学プロセスは、ワークピースの材質、必要な耐食性、粉体塗装の仕様、および適用される品質基準に応じて選択する必要があります。

5. 最終すすぎ

化成処理後、乾燥前に追加のすすぎにより不要な化学残留物が除去されます。

最終的なリンス構成は、選択した化学プロセスと必要な表面品質に従って設計できます。

必要に応じて、精製水または脱イオン水を最終すすぎ段階に組み込むこともできます。

6.湿気乾燥

粉末スプレーブースに入る前に、処理されたワークピースから残留水を除去する必要があります。

乾燥セクションでは制御された加熱が行われ、製品が十分に乾燥した表面で粉末塗布段階に到達することが保証されます。

水分を適切に除去すると、コーティングの欠陥が減少し、静電粉体スプレーの安定した条件が得られます。

スプレー循環システム

効率的な液体循環は前処理装置の重要な部分です。

各プロセス段階には、次のようなコンポーネントを組み込むことができます。

• プロセスタンク

• 循環ポンプ

• スプレーパイプ

• スプレーノズル

• フィルター

• 暖房設備

• 液面制御

• 配管とバルブ

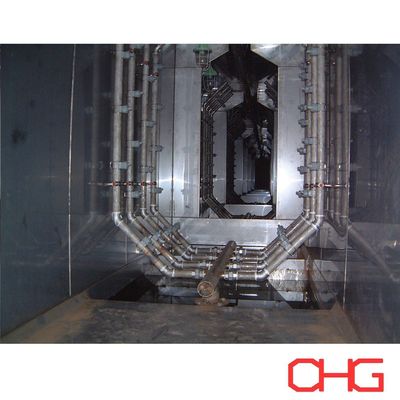

スプレー ノズルの配置は、効果的な処理範囲を提供するために、ワークピースの寸法と形状に応じて設計されています。

ポンプ容量、スプレー圧力、ノズル数、パイプ配置は、固定された標準構成を使用するのではなく、実際のプロセス要件に応じて選択されます。

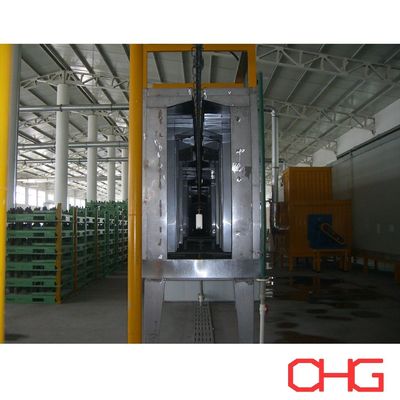

密閉型前処理トンネル

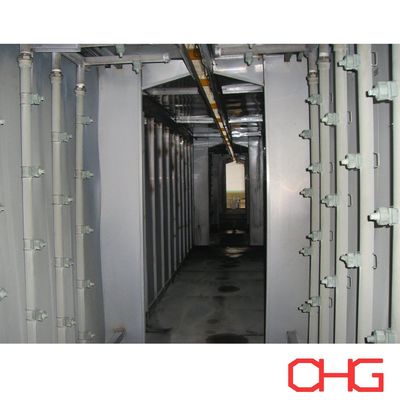

スプレー処理セクションは通常、スプレー液体を収容し、個別の化学プロセスを分離するために前処理トンネル内に囲まれています。

トンネルタンクや処理タンクは、各処理段階で使用する薬品に応じて、適切な耐食性材料で製作できます。

機器設計には以下を組み込むことができます。

• アクセスドア

• 検査エリア

• 排水設備

• ミスト封じ込め

• メンテナンスアクセス

• 治療ゾーン間の分離

トンネル全体の長さは、コンベア速度、必要な処理時間、処理段階の数、およびワークピースの寸法によって決まります。

自動プロセス制御

前処理システムは、生産ラインの PLC および HMI 制御システムと統合できます。

プロジェクトの要件に応じて、システムは以下を制御または監視できます。

• 浴槽の温度

• ポンプの動作

• スプレー圧力

• 液面

• 暖房設備

• コンベアの動作

• プロセスシーケンス

• 設備の状態

• 警報条件

化学物質の濃度は、必要に応じて適切な機器や化学物質投与システムを使用して監視または管理することもできます。

集中制御により、再現性のある動作条件を維持し、生産管理を簡素化できます。

主な利点

• 効率的な表面洗浄:高圧循環と適切に配置されたスプレー ノズルにより、連続的に搬送される金属部品に対して効果的な洗浄と化学処理が行われます。
• 一貫した前処理品質:制御されたプロセス条件により、粉末塗布前の再現性のある表面処理を維持できます。
• コーティングの密着性の向上:汚染を除去し、適切な化成処理を適用すると、その後の粉体塗装に適した下地が作成されます。
• 強化された腐食保護:正しく選択された前処理プロセスは、完全なコーティングシステムの耐食性に大きく貢献します。
• 継続生産:スプレー前処理はコンベヤー式粉体塗装ラインと簡単に統合できるため、ワークピースを表面処理から乾燥、粉体塗布まで連続的に移動させることができます。
• 柔軟なプロセス構成:処理段階の数、化学プロセス、トンネルの寸法、スプレー システム、および自動化レベルはすべて、特定の用途に適合させることができます。

代表的な用途

スプレー前処理システムは、以下を含むさまざまな工業用金属製品に使用できます。

• 自動車部品

• 電気キャビネットおよびエンクロージャ

• 金属製の家具

• 収納ラックと棚

• HVAC コンポーネント

• 機械部品

• 農機具

• 金属製のドアとフレーム

• 鉄鋼加工品

• 一般工業用金属部品

鋼、亜鉛メッキ鋼、アルミニウム、およびその他の適切な基材に対して、さまざまなプロセス構成を開発できます。

カスタマイズされたスプレー前処理ソリューション

各前処理システムは、お客様の製品と要求されるコーティング性能に応じて設計されます。

システム設計に関する重要な情報には次のものが含まれます。

• ワーク材質

• 最大寸法と重量

• 処理前の表面状態

• 必要な生産能力

• コンベア速度

• 要求される耐食性能

• 前処理化学プロセス

• 利用可能な工場寸法

• 水質と供給状況

• 加熱エネルギー源

• 廃水処理要件

• 必要な自動化レベル

これらのパラメータに基づいて、前処理プロセス、スプレートンネル、プロセスタンク、循環ポンプ、ノズル配置、加熱システム、湿分乾燥セクション、制御システム、および完全な粉体塗装ラインとの統合をカバーするカスタマイズされたソリューションを開発できます。

カスタマイズされたスプレー前処理システムの提案については、ワークピースと生産情報を添えて当社にお問い合わせください。
