柔軟な産業用金属部品コーティングソリューションのための電源とフリーコンベヤーシステムを持つ自動粉末コーティングライン

自動粉末塗装生産ライン 電力とフリーコンベヤー

様々な金属部品のための柔軟な産業用コーティングソリューション

この自動粉末コーティング生産ラインは,異なる寸法,形状,構造特性を有する金属部品のために設計されています.このシステムは,自動化粉末塗装と柔軟な材料処理を組み合わせ,幅広い産業用製品の安定したコーティング品質と効率的な生産を提供します..

耐久性のあるPVC材料で製造され,工業用コーティング環境で優れた化学耐性と信頼性の高い性能を提供します.

粉末の塗装には,自動電気静止噴射銃と手動のリッチアップステーションを組み合わせます.自動噴射は,主要な塗装操作を処理します.手動噴霧は角をさらにカバーします複雑な工材の幾何学.

このラインは,パワーとフリー・ヘアヘッド・コンベアシステムを採用し,荷付けと卸荷は手動で行われます.この構成は,自動化と,生産の柔軟性効率的な作業部品の取り扱い

主要な特徴

• 各種サイズと形状の金属部品に適しています

• PVC粉末噴霧用ブース

• 電気静止粉末の自動適用

• 補足的な手動のリッチアップスプレー

• パワー・フリー・ヘッドコンベア

• 手動の積載と卸載

• 柔軟な生産体制

• 工件要求に応じてカスタマイズされた工学

自動および手動粉末噴霧

噴霧部には自動噴霧銃と手動塗装機能が組み込まれています

自動噴霧により,主要作業部品表面に繰り返し粉末を塗り込み,生産効率とコーティング一貫性を向上させる.

複雑な構造を持つ部品では,操作者は以下の領域に手動のリッチアップスプレーを行うことができます.

• 角と辺

• 切断面

• 溶接された領域

• 不規則な表面

• 届くのが難しい場所

このハイブリッド構成により,生産ラインは,安定した仕上げ品質を維持しながら,より多様な製品を加工することができます.

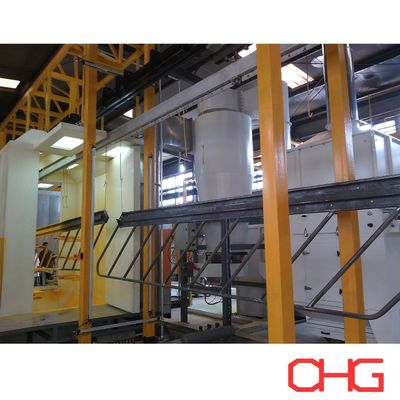

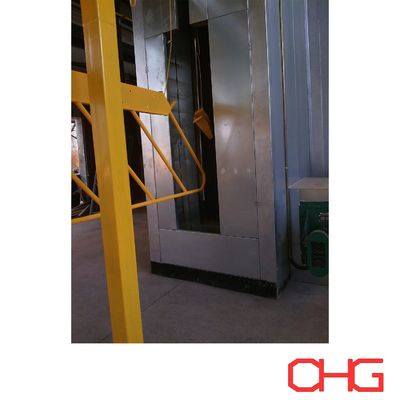

PVC粉末スプレーブース

粉末室は,工業用粉末塗装用のPVC構造を使用しています.

部屋の構成は,次のとおり設計できます.

• 作業部品の最大寸法

• 自動噴射銃の数

• 手動噴霧の要件

• 輸送機の配置

• 粉末回収方法

• 必要な生産能力

抽出と回収システムは,適切なスプレー環境を維持し,過剰にスプレーされた粉末を収集するために,ブースと協働します.

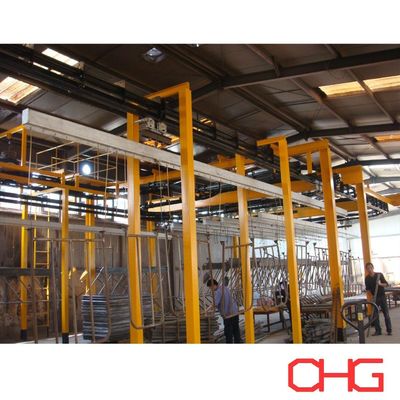

パワーとフリーオーバーヘッドコンベア

生産ラインは,異なるプロセスセクションを通して作業部位を輸送するためにパワーとフリーコンベアを使用します.

従来の連続輸送機とは異なり,パワーとフリーシステムは,輸送機の移動と生産流程の制御により柔軟性を提供します.

プロセス設計に応じて,キャリアは次のようになる.

• 生産段階間の輸送

• 指定された位置で停止

• 必要に応じて蓄積する

• プロセス要件に従って放出

この柔軟性は,異なる加工セクションが異なる動作時間を要求する場合に特に有用です.

コンベア路線,キャリア間隔,ハンガー設計,積載容量,動作速度は,実際の作業部件と生産要件に応じてカスタマイズされます.

手動で積載と卸載する

作業用品は,指定されたステーションで手動でコンベヤーシステムに積まれ,そこから取り出されます.

手動操作は,生産ラインが異なる寸法,形状,または吊り付け要件を持つ部品を処理するときにより適応性を提供します.

適切なハンガーと固定装置は,製品幾何学に従って設計され,粉末の噴霧と固化中に安定した輸送と適切な位置付けを保証できます.

粉末塗装プロセス 流れ

典型的な粉末塗装生産ラインには,次の主要な段階があります.

表面準備 → 前処理 → 乾燥 → 粉末噴霧 → 固化 → 冷却 → 品質検査

1表面の準備

化学的予備処理と粉末塗布の前に,金属作業部品は適切に清掃されなければならない.

表面処理の目的は,以下のような汚染物質を除去することです.

• オイル

• 油脂

• 粉塵

• 汚れ

• 加工残留物

• その他の表面汚染

清潔な基板は,後の予備処理とコーティングプロセスに信頼性の高い基盤を提供します.

2予備処理

初期清掃後,加工品は適切な化学予備処理を受けます.

特定のプロセスは基板材料,表面状態,および要求される腐食性能に応じて選択されます.

典型的な段階は以下の通りである.

• 脱脂

• 水で洗浄する

• 表面調理

• リン酸化または他の変換処理

• 最終洗浄

適切な予備処理は,コーティング粘着性を向上させ,完成したコーティングシステムの耐腐蝕性を向上させます.

3乾燥している

前処理後,粉末を噴霧する前に残った水分は除去されます.

制御された加熱によって電磁粉末の施用に十分な乾燥面が確保される乾燥部分を通過します.

適正な乾燥は,湿度によるコーティングの欠陥を予防し,一貫した仕上げ品質に貢献します.

4電気静止粉末の適用

準備された作業部品は粉末噴霧室に入ります.

粉末粒子はスプレーガンによって静電的に充電され,接地された金属作業部品に引き寄せられ,必要な表面に均質な粉末層を形成します.

オートマティック・ガンは主要噴霧処理を行い,追加の遮蔽が必要であれば手動の調整も使用できます.

組み合わせた噴霧装置は,次のものを提供します.

• 粉末の分布が一貫している

• 安定したコーティング厚さ

• 効率的な適用

• 複雑な部品のカバーを向上させる

• 異なる製品の柔軟な取り扱い

5粉末 固化

粉末を塗った後,塗装された作業部位は固化炉に運ばれます.

制御された加熱条件下では,粉末コーティングが溶け,流れ,化学的に交差し,連続的で耐久性のあるコーティングフィルムを形成します.

硬化パラメータは以下の要因によって決定される.

• 粉末の仕様

• 工件材

• メタル厚さ

• 製品の幾何学

• 要求されるコーティング性能

正確 に 固める こと は,完成 した コーティング の 望ましい 外見 と 機械 特性 を 得る ため に 必須 です.

6冷却する

硬化炉を出てから,コーティングされた部品は冷却段階に入ります.

塗装を安定させ,検査と卸荷中に安全に操作できるように,作業部位は十分に冷却されます.

7品質検査

完成した部品は,要求されたコーティング仕様に従って検査されます.

典型的な検査項目は以下のとおりです.

• 厚さ

• 表面の形状

• コーティングの均一性

• 粘着性

• 色と輝き

• 表面表面に表示される塗装の欠陥

合格した製品はその後,卸荷,組み立て,梱包,またはそれ以降の製造プロセスに移行できます.

パーソナライズされた粉末塗装ライン設計

粉末塗装の各プロジェクトには 異なる要件があります ですから 製造ラインは 顧客の実際の製品 必要な出力 塗装仕様工場での利用可能な条件.

技術提案の作成のための重要な情報には,以下の内容が含まれます.

• 工件材

• 製品の最大寸法

• 作業部品の最大重量

• 必要な生産能力

• 製品図や写真

• 予備処理要件

• 塗装性能要件

• 色数と色変化頻度

• 工場の配置と利用可能なスペース

• 利用可能なエネルギー源

• 必要な自動化レベル

このパラメータに基づいて,我々は,前処理システム,パワーとフリーコンベヤー,PVCスプレーブース,粉末適用機器,固化システム,生産ラインの全体的な配置.

製品仕様と生産要件で,カスタマイズされた粉末コーティングラインの提案と引上げのために,私たちと連絡してください.
