耐久性スプレーブースと補助組立プロセスを備えたシートメタルキャビネットのための自動粉末塗装ライン

炭素鋼製キャビネット部品用自動粉体塗装生産ライン

板金キャビネット製造のための高効率塗装ソリューション

この自動粉体塗装生産ラインは、電気キャビネット、制御キャビネット本体、ドアパネル、その他の加工された板金構造物を含む炭素鋼製キャビネット部品用に開発されました。このシステムは、表面処理、自動材料ハンドリング、静電粉体塗装、焼付硬化、および補助組立プロセスを統合し、安定した塗装性能と効率的な生産を実現します。

塗装ブースは耐久性のあるPVC素材で構成されており、優れた耐薬品性と長期的な運用信頼性を提供します。塗装システムは、自動静電塗装と手動タッチアップ操作を組み合わせており、コーナー、エッジ、溶接部、および凹部構造などの複雑な領域での完全な粉体被覆を保証します。

統合生産ライン構成

生産システムは、製造プロセス全体を最適化するために複数の機能セクションを含んでいます：

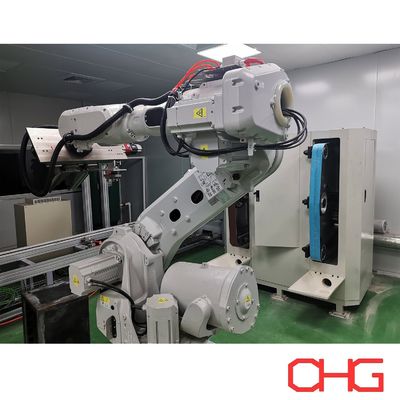

• ロボット溶接シーム研磨システム

• 手動表面仕上げステーション

• 化学前処理プロセス

• 乾燥システム

• 手動パテ塗布およびサンディング

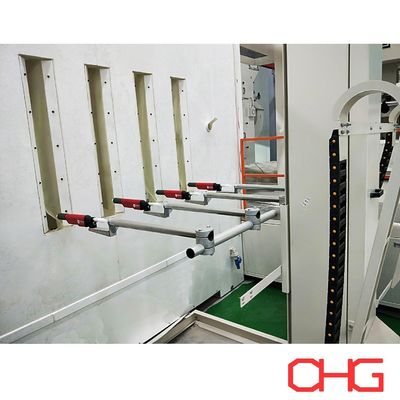

• 自動粉体塗装システム

• 手動塗装タッチアップステーション

• 粉体焼付オーブン

• 冷却セクション

• 組立支援システム

効率的な材料フローのために、ラインはデュアル搬送構成を採用しています：

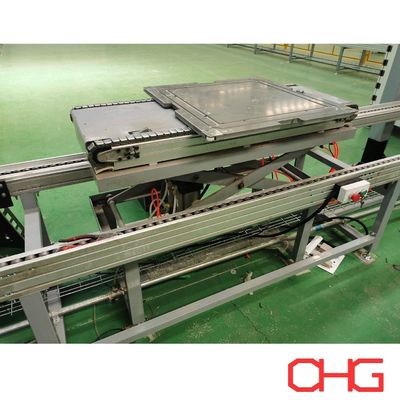

• 前処理および重量物部品搬送用のスキッド式地上コンベア

• 粉体塗装、焼付硬化、および連続生産移動用のオーバーヘッドコンベアシステム

この設計は、プロセス安定性を向上させると同時に、異なるキャビネット構造の柔軟なハンドリングを可能にします。

典型的な生産プロセスフロー

マニピュレーターローディング

↓

ロボット溶接研磨＆手動表面仕上げ

↓

リン酸塩表面処理

↓

水分乾燥（40～50℃）

↓

手動パテ塗布

↓

パテ乾燥

↓

手動パテ研磨

↓

ワークピースバッファストレージ

↓

機械的移送

↓

静電除塵

↓

自動粉体塗装＋手動タッチアップ

↓

粉体焼付硬化（200℃、18分）

↓

空冷

↓

キャスター取り付け

↓

AGV支援移送

主な特徴

ハイブリッド自動および手動粉体塗装

自動塗装システムは、安定した粉体分布と一貫した塗装厚を保証し、手動タッチアップ操作は、複雑な形状や詳細な仕上げが必要な領域に追加の被覆を提供します。

効率的な表面処理システム

ロボット研磨および手動仕上げプロセスは、溶接痕、表面欠陥、および汚染物質を効果的に除去し、塗装密着性と最終的な外観品質を向上させます。

柔軟なコンベア配置

地上コンベアとオーバーヘッドコンベアシステムの組み合わせは、異なる生産段階に最適化された搬送を提供し、重量物キャビネット構造と連続塗装操作の両方をサポートします。

信頼性の高い焼付硬化性能

焼付硬化オーブンは、約200℃で18分間維持され、粉体塗料が完全に溶融、流動、および架橋して、優れた機械的性能を持つ耐久性のある保護膜を形成します。

適応可能な生産能力

システムは以下に従ってカスタマイズできます：

• キャビネットの寸法と重量

• 生産能力要件

• 工場レイアウトの制約

• 必要な自動化レベル

• 表面仕上げ基準

粉体塗装プロセス

1. 表面処理

塗装前に、キャビネット部品は研磨、洗浄、および除塵を行い、溶接残留物、油、および表面汚染物質を除去します。これにより、強力な粉体密着性のための適切な基盤が作成されます。

2. 前処理

耐食性を向上させ、炭素鋼基材と粉体塗装層間の接着を強化するために、化学的前処理が適用されます。

3. 乾燥

前処理後、ワークピースは乾燥され、残留水分を除去し、静電粉体塗装の最適な条件を確保します。

4. 静電粉体塗装

帯電した粉体粒子は、自動塗装ガンを使用して接地されたワークピースに噴霧されます。必要に応じて手動塗装が行われ、困難な領域の完全な被覆を達成します。

5. 粉体焼付硬化

塗装された部品は焼付硬化オーブンに入り、そこで熱によって粉体粒子が溶融し、化学的に架橋して、連続的で耐久性があり、耐食性のある塗装膜を形成します。

6. 冷却

焼付硬化後、制御された冷却により塗装面が安定し、部品が組立またはさらなるハンドリングの準備が整います。

7. 品質検査

完成品は以下について検査されます：

• 塗装厚

• 表面外観

• 密着性能

• 全体的な塗装の一貫性

最終製品が必要な品質基準を満たしていることを保証します。

お客様の製品特性、生産要件、および工場条件に応じて、カスタマイズされた粉体塗装生産ラインソリューションを提供します。炭素鋼製キャビネット塗装プロジェクトの技術提案については、お問い合わせください。
