鋼鉄電動制御キャビネットのコーティングのための上部コンベヤーとリフティング付きの粉末コーティングライン

電気制御盤用粉体塗装生産ライン

この粉体塗装生産ラインは、スチール製電気制御キャビネットおよびエンクロージャコンポーネントの表面仕上げ用に特別に設計されています。このシステムは、自動パウダー塗布と手動タッチアップスプレーを組み合わせて、複雑なキャビネット構造や凹部でも一貫したコーティング品質を実現します。

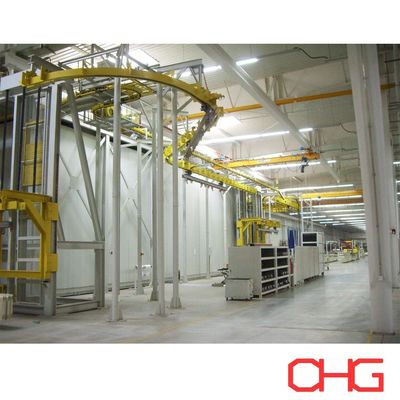

粉体スプレーブースは高品質のPP（ポリプロピレン）製で耐薬品性に​​優れ、メンテナンスが容易で長寿命です。マテリアルハンドリングは、リフティングステーションを備えた吊り下げられたオーバーヘッドコンベアシステムを通じて行われ、コーティングプロセス全体でスムーズな製品搬送と効率的なワークフローを保証します。

製造工程

このラインは、慎重に制御された一連の作業を通じて、コーティングの品質と生産効率の両方を最適化するように設計されています。

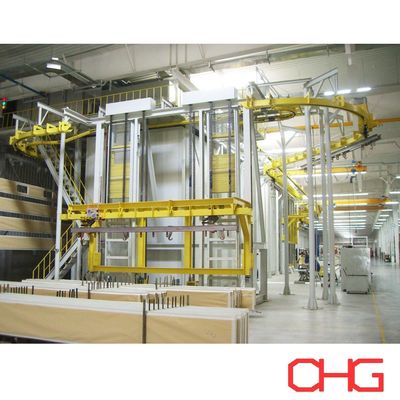

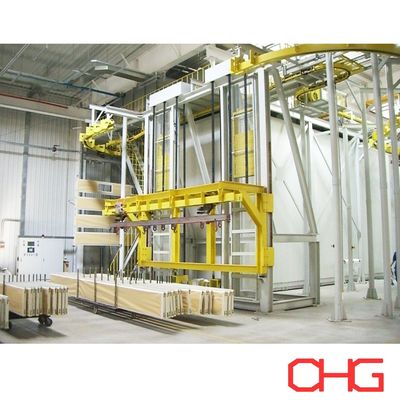

• 積載ステーション:コンベアキャリアは積載位置で停止し、吊り上げ装置が下降してオペレータが安全かつ便利にワークを吊り下げることができます。
• スプレー前処理:ワークピースは前処理セクションを段階的に移動し、各段階で停止して専用のスプレーおよび洗浄プロセスを実行し、徹底的な表面処理を保証します。
• 乾燥セクション:前処理後、部品は乾燥ゾーンに入り、コーティングを塗布する前に残留水分が除去されます。
• 自動粉体塗装ブース：ワークピースは自動スプレー ブース内を約 1.5 m/分のプロセス速度で連続的に移動します。自動スプレーガンは均一なコーティング範囲を提供し、オペレーターは必要に応じて補助的な手動スプレーを実行できます。
• 手動タッチアップブース：さらなる注意が必要な領域では、ワークピースが手動スプレー ブース内で停止するため、オペレーターはコーナー、エッジ、および複雑な形状にパウダーを正確に塗布できます。
• 粉末硬化オーブン:コーティングされたワークピースは蓄積され、硬化セクションを通って搬送されます。そこで粉末が溶融、流動し、化学的に架橋して耐久性のある保護仕上げを形成します。
• 冷却ゾーン:硬化後、製品は自然冷却領域を通過してコーティングを安定させ、部品の取り扱いを準備します。
• 荷降ろしステーション:リフト装置は再び下降し、オペレーターが完成したコンポーネントを安全かつ効率的に降ろすのを支援します。

主な特長

• 最適なコーティング品質と柔軟性を実現する自動 + 手動パウダー塗布。

• 耐食性に優れ、メンテナンスが容易なPP粉体スプレーブースです。

• 効率的なマテリアルハンドリングのためのリフティングステーションを備えた吊り下げ式コンベヤシステム。

• 優れたコーティング密着性を保証する段階的な前処理プロセス。

• 手動タッチアップ機能と組み合わせた連続自動スプレー。

• 耐久性と均一なコーティング性能を実現する高品質硬化システム。

• 電気キャビネット、制御エンクロージャ、開閉装置ハウジング、その他の板金製品に適した柔軟な設計。

粉体塗装プロセス

1. 表面処理

このプロセスは、金属表面から油、ほこり、汚染物質を除去する徹底的な洗浄から始まり、強力なコーティングの密着性の基礎を作ります。

2. 前処理

脱脂、リン酸塩処理、すすぎなどの化学前処理プロセスにより、耐食性が向上し、粉体塗装用の基材が準備されます。

3. 乾燥

前処理後、残留水分を除去し、コーティングの品質を確保するためにワークピースを完全に乾燥させます。

4. 粉体塗布

静電気を帯びた粉末粒子が自動および手動のスプレーガンを使用して塗布され、表面全体に均一なコーティング層が形成されます。

5. 硬化

コーティングされた部品は硬化オーブンを通過し、そこで粉末が溶けて架橋し、丈夫で耐久性のある魅力的な仕上げが形成されます。

6. 冷却

制御された冷却によりコーティングが安定化し、その機械的特性と美的特性が維持されます。

7. 品質検査

完成した製品は、製造基準に準拠していることを確認するために、コーティングの厚さ、外観、密着性、および全体的な仕上げ品質の検査を受けます。

カスタマイズされたソリューション

すべての粉体塗装生産ラインは、お客様のワーク寸法、生産能力、塗装要件、工場レイアウトに応じて設計されています。技術仕様をお知らせください。当社のエンジニアリング チームが、お客様の製造ニーズに合わせたカスタマイズされた提案を提供します。
