E アルミ部品のアノジスと電球相撲塗装のための完全に自動化された連続プロセスを持つコーティングライン

自動車部品向けの全自動アルミニウムアルマイトおよび電着塗装生産ライン

この完全に自動化された生産ラインは、自動車アルミニウム部品の陽極酸化および電気泳動コーティング処理のために特別に設計されています。高度な陽極酸化技術と電気泳動塗装プロセスを 1 つの統合システムに組み合わせることで、このラインは、現代の自動車用途に必要な優れた耐食性、安定した塗装性能、優れた表面一貫性、および長期耐久性を実現します。

この生産ラインは、インテリジェントな自動搬送システムと組み合わせた連続マルチタンク浸漬プロセスレイアウトを採用しており、充填および前処理から陽極酸化、コーティング、シーリング、硬化、最終的なアンロードに至るまで、製造プロセス全体を通じて効率的で安定した大容量の稼働を可能にします。

完全な統合治療プロセス

このラインには、以下を含む包括的な自動プロセス チェーンが組み込まれています。

• 脱脂

• 超音波洗浄

• アルカリエッチング

• 化学研磨または電解研磨

• 中和

• 多段すすぎ

• 陽極酸化処理

• 電解着色

• 電気泳動コーティング

• 封孔処理

• 乾燥と硬化

各処理段階は注意深く制御され、自動車グレードのアルミニウム部品の優れた基板処理、安定した陽極皮膜形成、および一貫したコーティング品質を保証します。

高効率陽極酸化処理システム

アルマイトセクションには、個別容積約4300リットルの大容量アルマイトタンクを複数備えています。このシステムには以下が統合されています。

• 高効率ろ過・循環システム

• PVDF薬液循環ポンプ

• プレート式熱交換器

• 産業用冷却ユニット

• 自動温度制御システム

これらのシステムは安定した電解質条件と正確なプロセス温度を維持し、均一な酸化物層の形成、安定した陽極酸化品質、優れた外観の一貫性を保証します。

また、電解着色や浸漬処理プロセスにより、さまざまな表面仕上げ要件にも対応し、柔軟な装飾的および機能的な表面効果を実現します。

統合された電気泳動コーティングセクション

コーティングの保護と耐久性をさらに向上させるために、このラインには完全に統合された電気泳動コーティング (E コーティング) システムが組み込まれています。このプロセスにより、以下が提供されます。

• 優れた耐食性

• 耐候性の向上

• 均一な膜厚

• 接着性能の向上

• 長期的な表面安定性

電気泳動コーティングセクションには以下が装備されています。

• 限外濾過 (UF) システム

• 塗料精製システム

• 回復システム

• 電気泳動塗装タンク

• 高効率硬化炉

この構成により、塗料の利用効率が向上し、材料の無駄が削減され、連続生産時の安定した塗装性能が確保されます。

高度なシーリング技術

シーリング セクションは、製品の性能要件に基づいて、次のような複数のシーリング テクノロジーをサポートしています。

• コールドシール

• 中温シール

• ホットシール

これらのプロセスを多段階の脱イオン水リンスと組み合わせることで、耐食性、コーティングの緻密性、耐汚染性、および全体的な表面耐久性が大幅に向上します。

最終乾燥および硬化システムにより、完成品の安定した性能と高品質な表面外観が保証されます。

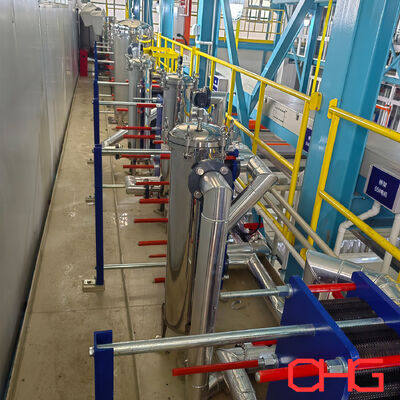

水処理と環境管理

持続可能性と運用効率を向上させるために、生産ラインには以下を含む完全な水処理およびリサイクル システムが組み込まれています。

• 純水生成装置

• 石英砂ろ過システム

• 活性炭濾過システム

• 限外濾過装置

• 水回収・精製システム

個別の廃水収集システムは次の目的で設計されています。

• 酸性廃水

• アルカリ性廃水

• フッ素含有排水

• 電着塗装廃水

この環境に配慮した設計は、メーカーが厳しい自動車業界の環境保護基準に準拠するのに役立ちます。

産業グレードの機器とプラントのレイアウト

生産ラインは、信頼性の高い長期稼働を保証するために、次のような高性能産業機器を利用しています。

• 30 ～ 40 T/H 濾過システム

• 産業用冷却システム

• プレート式熱交換器

• 集中電気制御システム

• 自動転送メカニズム

レイアウトは次のように最適化されます。

• バッファステーション

• 移動カート

• メンテナンスプラットフォーム

• オペレーターのアクセス経路

この構成により、生産フロー、メンテナンスのアクセスしやすさ、および全体的な工場管理効率が向上します。

主な特長

1. 完全に自動化された操作: 統合されたインテリジェントな制御システムにより、安定した生産、手動介入の削減、一貫した処理品質が保証されます。
2. 完全な表面処理の統合: 前処理、陽極酸化、着色、電気泳動コーティング、シーリング、乾燥、硬化が 1 つの連続自動生産システムに統合されています。
3. 自動車グレードの仕上げ品質: 耐食性、コーティングの一貫性、長期耐久性に関する厳しい自動車基準を満たすように設計されています。
4. 精密なプロセス制御: 高度な冷却、濾過、循環技術により、安定した処理条件と信頼性の高い陽極酸化処理性能が維持されます。
5. 高効率の電気泳動コーティング: 統合された UF および回収システムにより、コーティングの無駄を最小限に抑えながら塗料の効率を最大化します。
6. 柔軟な仕上げ機能: さまざまな装飾要件や技術要件を満たすために、複数の着色およびシーリングプロセスをサポートします。
7. 節水 & 環境に優しい設計: 統合された浄化およびリサイクル システムにより、水の消費量が削減され、環境パフォーマンスが向上します。
8. 最適化された生産レイアウト: 自動搬送システムとメンテナンスしやすいレイアウトにより、運用効率と工場の物流が向上します。

お客様の製品仕様、生産能力、工場レイアウト、表面処理の要件に応じて、カスタマイズされた陽極酸化処理および電気泳動コーティングの生産ラインを提供します。カスタマイズされた技術提案と完全な自動車アルミニウム仕上げソリューションについては、今すぐお問い合わせください。
